Frega de premsa CNC amb guàrdia fotoelèctrica Màquina plegadora síncrona electrohidràulica

Premsa plegadora electrohidràulica

El fre de premsa RAYMAX inclou un sistema de coronament CNC per millorar la qualitat, un sistema de calibre posterior accionat per servo
velocitats augmentades i unitat de control gràfic amb capacitat 3D per simular seqüències de flexió i punts de col·lisió. També ha augmentat les velocitats de treball, la carrera, la llum del dia i les capacitats de premsat de les màquines de la sèrie GENIUS. El futur: com a resultat de l'augment dels costos energètics i dels accionaments controlats de velocitat cada cop més rendibles que s'ofereixen al mercat, les solucions de velocitat variable estan avançant.

Especificacions del producte

Tipus	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Força nominal (KN)	630	800	1000	1600	2000	2500	3000
Longitud de flexió (mm)	2500	3200	3200	3200	3200	2700	3200
Distància vertical (mm)	1900	2700	2700	2700	2700	2700	2700
Profunditat de la gola (mm)	350	350	400	400	400	400	400
Recorregut del control lliscant (mm)	170	170	200	200	200	200	200
Obertura màxima (mm)	380	380	420	420	420	420	420
Potència principal (kw)	5.5	7.5	7.5	11	15	15	22
Cilindres de cant	2	3	3	3	3	3	3
Eixos de control	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Recorregut de l'eix X (mm)	500	500	500	500	500	500	500
Velocitat de l'eix X (mm/s)	200	200	200	200	200	200	200
Dimensió general (LxAxA) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500 x 1650 x2500	3500 x 1680 x2550	3500 x 1700 x2600	3500 x 1800 x2730
Pes (tones)	5.8	7.8	8.5	11	14.2	15.6	16.8

Configuració del producte

Sistema de control DA-53T

*Navegació tàctil "tecla ràpida".

* TFT en color d'alta resolució de 10,1 "

*Fins a 4 eixos (Y1, Y2 + 2 eixos auxiliars)

*Control de coronació

*Biblioteca d'eines/materials/productes

*Control de servo i inversor de freqüència

*Algorismes avançats de control de l'eix Y per a vàlvules de llaç tancat i llaç obert.

*TandemLink (opció)

* Interfície de memòria USB

* Programari fora de línia Profile-T

Subjecció ràpida

* Matrius inferiors de doble V estàndard amb diferents mides i ranures de diferents formes per triar, convenients per intercanviar matrius, capaços de doblegar plaques normals, amb un banc de treball de matrius de doble V CNC d'alt rendiment, convenient per a la instal·lació de matrius segmentades.

Cargol de boles HIWIN de Taiwan i guia lineal

* Equipat amb cargol de bola Taiwan HIWIN i carril de guia lineal, el calibre posterior adopta una estructura de carcassa d'instal·lació horitzontal amb alta estabilitat, carril de guia doble de carcassa única, alta precisió, accionament d'eix X, sistema CNC automàtic

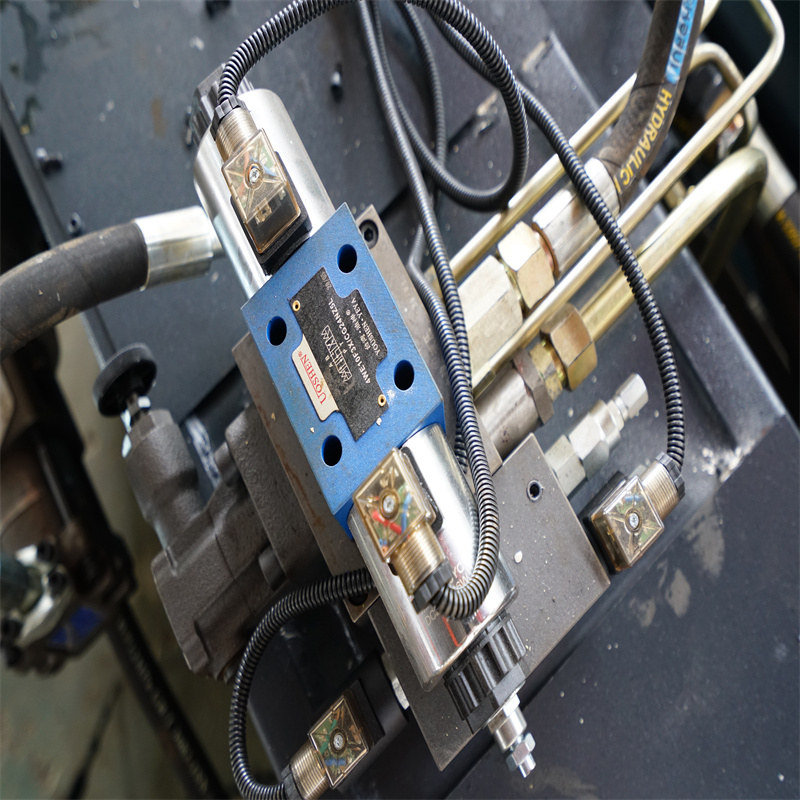

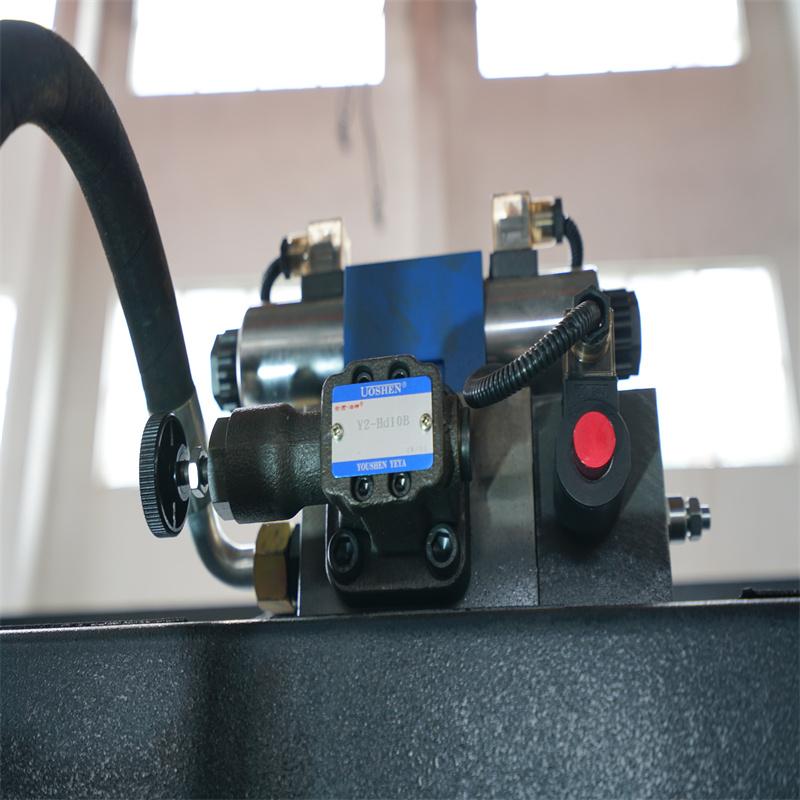

Conjunt de valors hidràulics de fama mundial

Adopteu la vàlvula de cilindre BOSCH REXROTH d'Alemanya de millor qualitat per garantir un alt rendiment i una gran fiabilitat, sense fuites ni errors.

Cant mecànic de l'eix V

Crowing mecànic de l'eix V, millorant la precisió de l'angle de flexió i la linealitat

Motor Siemens

Garanteix la vida útil de la màquina i redueix el soroll quan es treballa

Interruptor de peu

* És mòbil i pot aturar l'operació en qualsevol moment amb el botó d'emergència. Millora de la vida útil i la sensibilitat opcional. És més fiable.

Dit de calibre posterior manual

* De 2 a 5 dits de calibre posterior (estàndard 3)

0il bomba

* Marca americana de fama mundial per a la bomba hidràulica. Funciona bé i proporciona una gran potència per a tot el sistema. L'ús de la bomba Sunny garanteix la vida útil de la bomba i un menor soroll de treball.

Eines 42CrMo

* Les matrius estan fetes amb acer 42CrMo, duresa després del tractament tèrmic de fins a 42 graus, assegurant la vida útil de la matriu

Espanya FAGOR Regle de reixa

* El senyal de posició del control lliscant és enviat al controlador per la regla de reixeta d'Espanya FAGOR, llavors el controlador CNC ajusta la quantitat de dipòsit de combustible canviant la mida d'obertura de la vàlvula síncrona, controlant així el control lliscant (Y1, Y2) que funciona a la mateixa freqüència, mantenint el paral·lel. estat de la taula de treball.

Gabinet poderós

* Schneider electrics francès per garantir l'estabilitat de la màquina i servoaccionament Estun per controlar la precisió dels eixos X i Y.

*Obre la porta

*Apagar

Detalls

• Carrera del control lliscant (mm): 120 mm
• Nivell automàtic: totalment automàtic
• Profunditat de la gola (mm): 320 mm
• Tipus de màquina: sincronitzada
• Longitud de la taula de treball (mm): 3200
• Amplada de la taula de treball (mm): 3200 mm
• Mides: 3500x1700x2200mm
• Condició: Nou
• Lloc d'origen: Xina
• Material / metall processat: llautó / coure, acer inoxidable, aliatge, acer al carboni, alumini
• Automatització: Automàtica
• Serveis addicionals: tall a la longitud
• Any: 2021
• Pes (KG): 2800
• Potència del motor (kw): 13,5 kw
• Punts de venda clau: automàtic
• Garantia: 2 anys
• Indústries aplicables: hotels, botigues de roba, botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, fàbrica d'aliments i begudes, granges, restaurant, ús domèstic, comerç al detall, botiga d'alimentació, impremtes, obres de construcció, energia i mineria, botigues d'alimentació i begudes , Altres, Empresa de publicitat
• Ubicació de la sala d'exposició: cap
• Tipus de màrqueting: nou producte 2021
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: coixinet, motor, bomba, PLC, motor
• Sistema de control CNC: DA53T
• Funció: plegat de xapa
• Potència: 13 kW
• Nom del producte: premsa de frens
